结构与特征

中扭矩型

中扭矩型滚珠花键是在花键轴外圈上设有4-6条凹槽部，并配有2列(总共4～6列)负荷钢球列分别从左右方将其夹住，很容易施加预压。

由于钢球列通过装在花键母内部的特殊合成树脂保持器，持续进行整列循环运动。所以将花键母从花键轴上拿下来，内部的钢球也不会脱落。

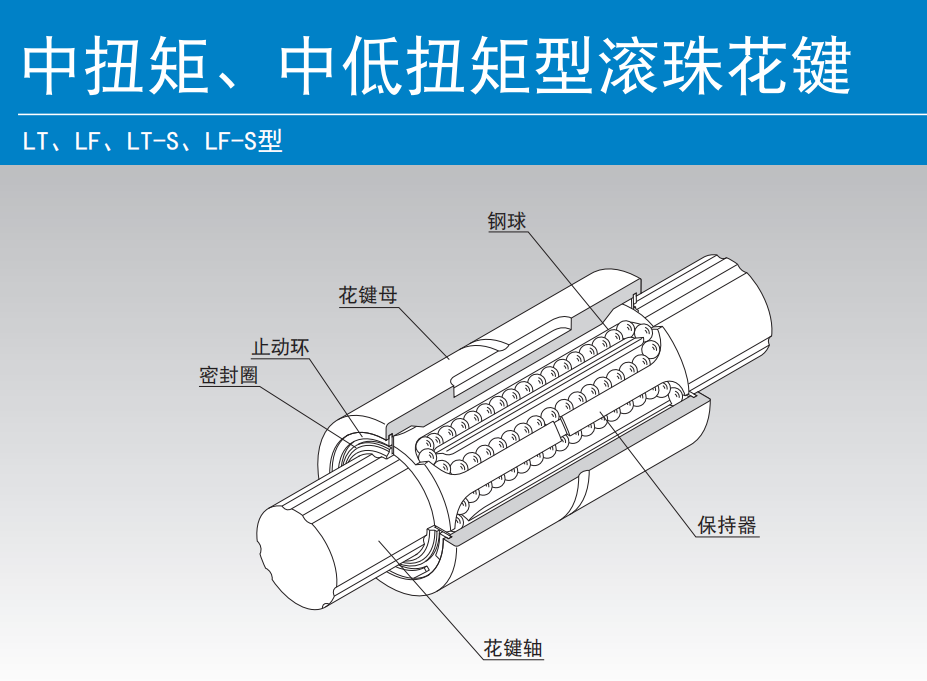

中低扭矩型

中低扭矩型滚珠花键是在花键轴外圈上设有2-4条凹槽部，并配有2列(总共2～4列)负荷钢球列分别从左右方将其夹住，很容易施加预压。

由于钢球列通过装在外筒内部的特殊合成树脂保持器，持续进行整列循环运动。所以将花键母从花键轴上拿下来，内部的钢球也不会脱落。

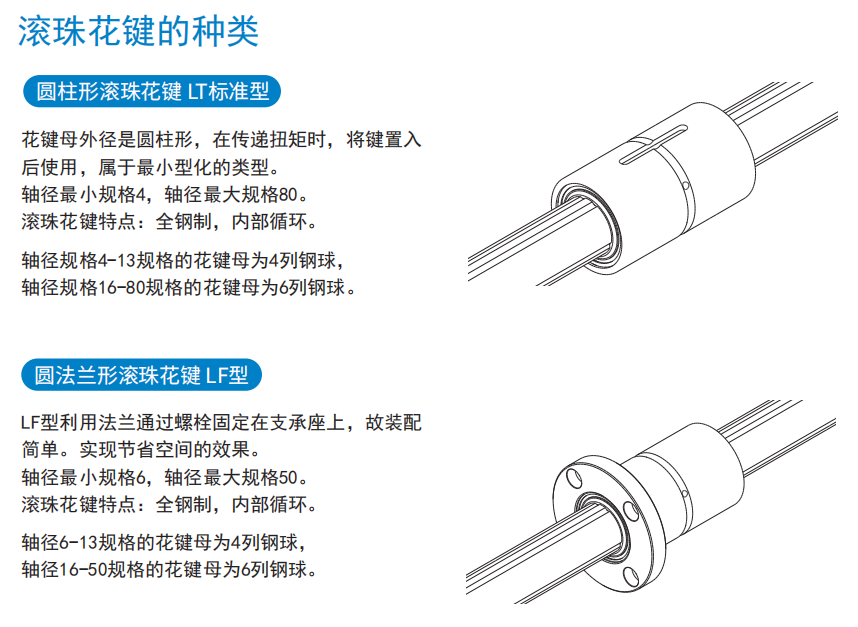

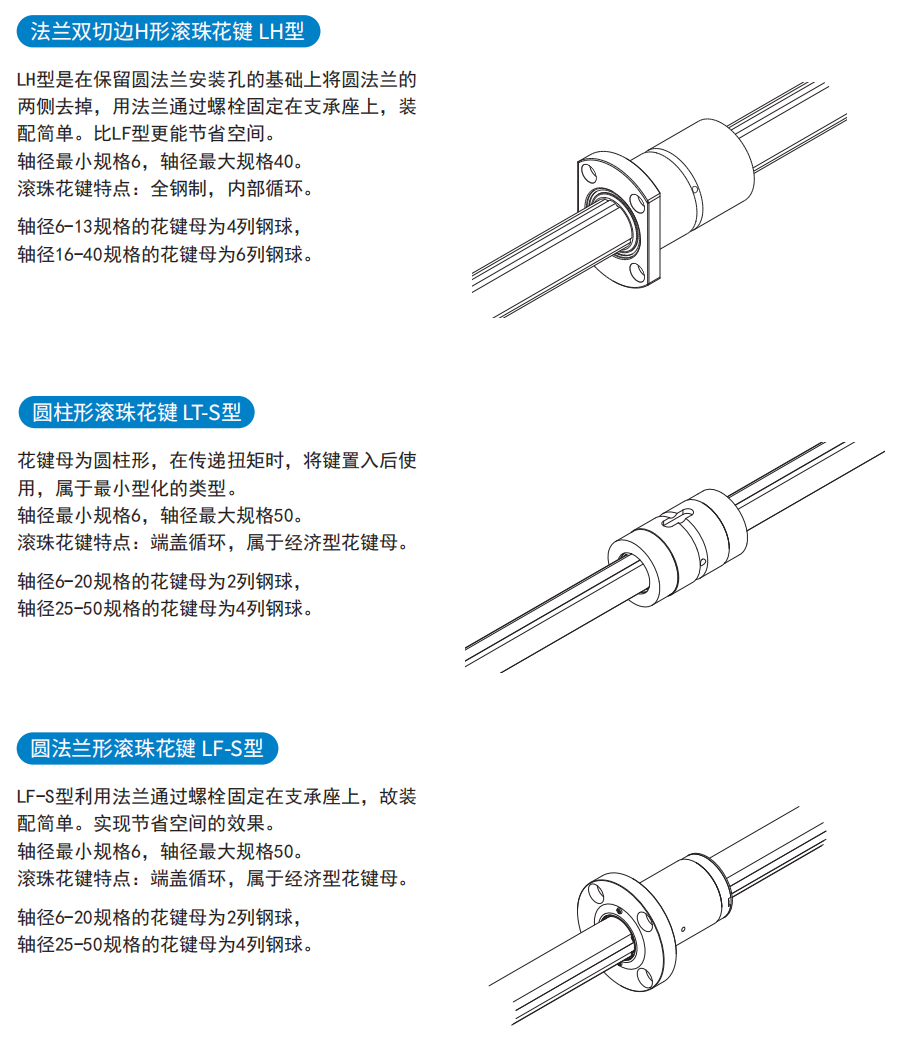

此系列与LT、LF型外形尺寸一样，花键轴的结构及花键母内部的钢球列数不同，LT-S、LF-S型为端盖循环，属于经济型产品，故能降低成本，可根据实际使用情况进行选择。

负载大、寿命长

由于轨道面研磨加工为接近钢球直径的R形状，提高了钢球的接触面积，提高了负载容量、延长了寿命。

类型齐全

HIR花键轴的轴径尺寸为4~80,中扭矩、中底扭矩与紧凑型(含免维护型),外筒形状分为圆柱形、法兰形、紧凑形、外圈旋转型。

高刚性，可实现扭矩传递的同时高精度定位

轴和外筒的转送槽与钢球构成恰当的接触角，可以传达较大的扭矩。另外，通过施加予压，消除旋转方向的间隙，从而提高了刚性，可实现精准的定位。

结构紧凑，可实现高速运动·高速旋转

外筒小型紧凑，平衡性良好，以较小的摩擦可以实现高速顺畅的运动。
